千龙网北京3月19日讯（记者 孔祥妮 通讯员 黎方益 张雷） 3月19日，千龙网记者从由北京国家速滑馆经营有限责任公司投资建设、北京城建集团施工总承包的北京2022年冬奥会标志性场馆——国家速滑馆建设现场了解到，该工程屋面采用国内最大跨度的单层双向正交马鞍形屋面索网结构成功完成张拉。该项张拉技术填补了国内首个大吨位、大面积的超大跨度单层正交索网同步张拉技术空白。

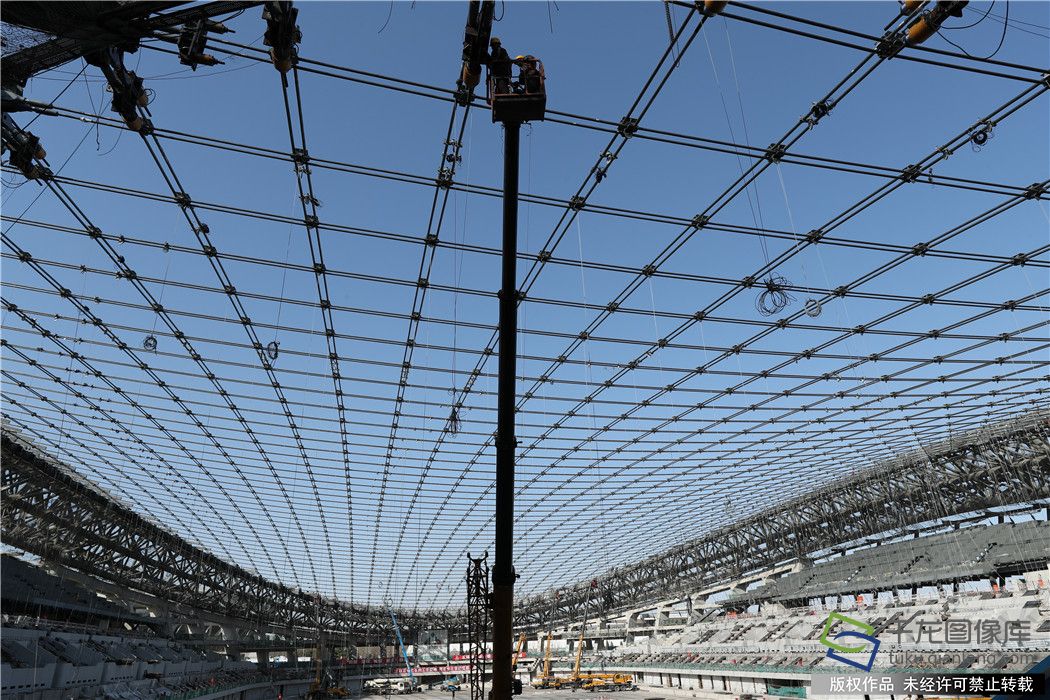

3月19日，北京2022年冬奥会标志性场馆——国家速滑馆工程屋面采用国内最大跨度的单层双向正交马鞍形屋面索网结构成功完成张拉。该项张拉技术填补了国内首个大吨位、大面积的超大跨度单层正交索网同步张拉技术空白。
据了解，国家速滑馆屋面索网结构工程，分稳定索和承重索，屋面索网的南北向稳定索最长约200米，东西短跨约130米，是当今国内最大跨度的单层双向正交索网结构，屋面索网结构南北向为稳定索，东西向为承重索，先后完成了索网地面铺装，提升承重索并安装完成等多道复杂施工工序。

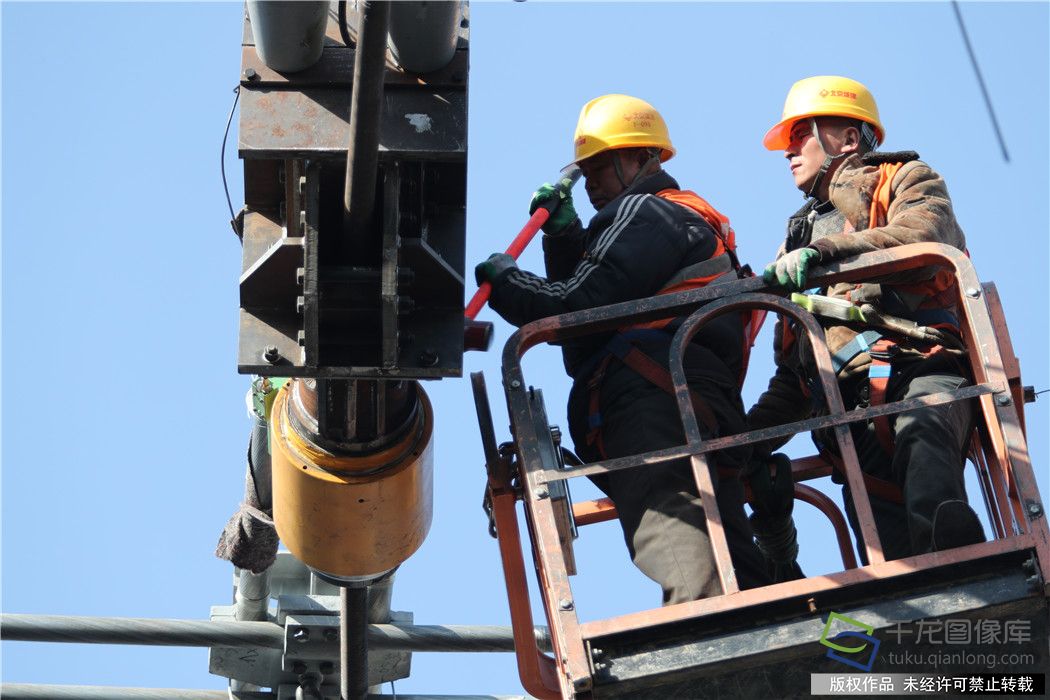

3月19日，北京2022年冬奥会标志性场馆——国家速滑馆工程屋面采用国内最大跨度的单层双向正交马鞍形屋面索网结构成功完成张拉。该项张拉技术填补了国内首个大吨位、大面积的超大跨度单层正交索网同步张拉技术空白。
本次稳定索张拉是屋面索结构施工最关键的环节，张拉力大，同步性要求高，张拉的成功与否直接关系到整体工程的成败。北京城建集团与业主协调组织设计、监理等通过大量施工仿真计算分析和专家评审后，最终确定把稳定索张拉过程分为两个阶段，即预张拉和正式张拉两个阶段。据介绍，稳定索同步张拉最大距离为370毫米，在预张拉完成后，经过检查验收，开始正式张拉，正式张拉要分8步张拉完成，每步张拉距离为30毫米。张拉过程采用对称分步的原则进行，每步张拉完成，待距离、张拉力值等全部数据采集完成，并经分析安全可靠，再进行下一步张拉。据悉，本次张拉的稳定索共有30榀，设有60个张拉点同步进行张拉。经过两天的张拉施工，稳定索索孔与钢结构环桁架上的对应耳板孔全部固定完成。
3月19日，北京2022年冬奥会标志性场馆——国家速滑馆工程屋面采用国内最大跨度的单层双向正交马鞍形屋面索网结构成功完成张拉。该项张拉技术填补了国内首个大吨位、大面积的超大跨度单层正交索网同步张拉技术空白。
据介绍，整个张拉过程采用计算机控制液压同步技术，保证了索网整体能够安全、可靠及准确的张拉到预定位置，确保每根索的索力同步、均匀增长，确保了结构整体张拉受力均衡，确保了张拉成功。该工程的张拉成功，填补了国内首个大吨位、大面积的超大跨度单层正交索网同步张拉技术空白。
新闻链接
据了解，国家速滑馆屋面索结构采用的是高钒封闭索，这种索体采用密封钢丝绳，该索内层采用圆钢丝、外层采用2~3层Z形钢丝，索内层圆钢丝及外层Z形钢丝全部采用锌-5%铝-混合稀土合金镀层，结构紧密表面平滑，密封性能好。优点是：其外表平滑，与索夹节点的摩擦系数大；防腐性能强，承载能力强；而索体的外层为Z型钢丝，需要由圆形盘条经过多次拉拔才成型。国家速滑馆采用国产高钒封闭索，是国内率先在国家级大型体育场馆中应用。
生产过程中Z型钢丝的盘条必须具有很好的延展性、收缩率以及抗拉强度等综合性能，制作密封钢丝绳索体前，需要根据索体的直径，确定外层和内层钢丝分布以及Z型钢丝的直径，保证各层钢丝间的密封性及协调性，并初步设定整绳力学性能。制作完成的索圆钢丝的强度等级1670MPa，Z形丝的强度等级1570MPa。为保证国家速滑馆屋面索100年的长效防腐，内外层钢丝全部采用锌-5%铝-混合稀土合金镀层。据介绍，国家速滑馆高钒封闭索的索体总长度20410米。
