“冰丝带”迎来编织“天幕”阶段 国家速滑馆屋面高钒封闭索进场安装

2018-10-24 08:15 千龙网

打印 放大 缩小

千龙网北京10月24日讯(通讯员 黎方益) 近日,记者从北京城建集团了解到,由该集团承担施工建设的2022北京冬奥会标志性场馆——国家速滑馆“冰丝带”迎来编织“天幕”阶段。据悉,国家速滑馆屋面为大跨度马鞍形单层正交索网结构,生根于碗状看台顶部周圈环桁架上,并在环桁架外侧周圈设置幕墙拉索。

微信图片_20181024080552

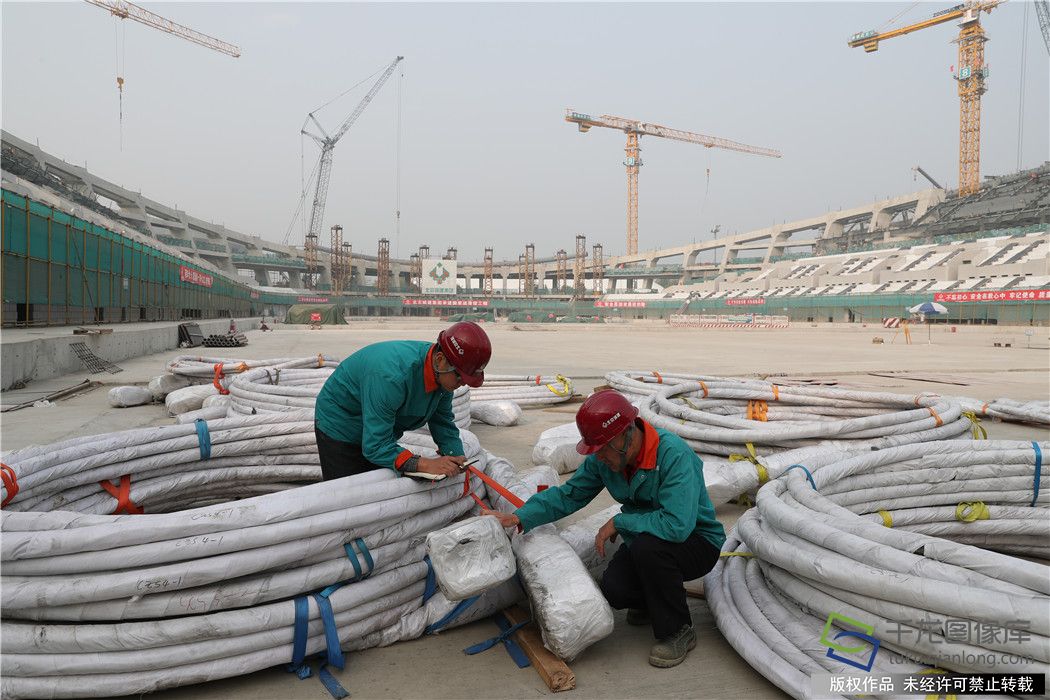

2022北京冬奥会标志性场馆——国家速滑馆“冰丝带”迎来编织“天幕”阶段。据悉,国家速滑馆屋面为大跨度马鞍形单层正交索网结构。图为施工人员对幕墙拉索进行检查。

据城建集团工程总承包部国家速滑馆常务副经理张怡介绍,国家速滑馆屋面索结构采用的是高钒封闭索,这种索体采用密封钢丝绳,该索内层采用圆钢丝、外层采用2~3层Z形钢丝,索内层圆钢丝及外层Z形钢丝全部采用锌-5%铝-混合稀土合金镀层,结构紧密表面平滑,密封性能好。优点是:其外表平滑,与索夹节点的摩擦系数大;防腐性能强,承载能力强;而索体的外层为Z型钢丝,需要由圆形盘条经过多次拉拔才成型。张怡说,国家速滑馆采用国产高钒封闭索,是国内率先在国家级大型体育场馆中应用,也是支持国内企业技术创新和发展,也为积极推进国家速滑馆各种材料国产化做出努力。

微信图片_20181024080539

2022北京冬奥会标志性场馆——国家速滑馆“冰丝带”迎来编织“天幕”阶段。据悉,国家速滑馆屋面为大跨度马鞍形单层正交索网结构。图为施工人员对幕墙拉索进行检查。

在河北保定市徐水区巨力集团索生产线验收的城建集团工程总承包部国家速滑馆项目副经理高树栋介绍说,生产过程中Z型钢丝的盘条必须具有很好的延展性、收缩率以及抗拉强度等综合性能,制作密封钢丝绳索体前,需要根据索体的直径,确定外层和内层钢丝分布以及Z型钢丝的直径,保证各层钢丝间的密封性及协调性,并初步设定整绳力学性能。制作完成的索圆钢丝的强度等级1670MPa,Z形丝的强度等级1570MPa。为保证国家速滑馆屋面索100年的长效防腐,内外层钢丝全部采用锌-5%铝-混合稀土合金镀层。国家速滑馆高钒封闭索的索体总长度20410米,成品索及索夹总重量968吨。

据悉,国家速滑馆屋面索东西向为承重索,南北向为稳定索,索体均采用国产高钒索,承重索和稳定索都采用双索,承重索直径为64毫米,用量共98根,稳定索直径为74毫米,用量共60根。屋面索网结构平面投影尺寸约298米X124米,标高15.800米~33.800米,最大高差18米。

微信图片_20181024080548

2022北京冬奥会标志性场馆——国家速滑馆“冰丝带”迎来编织“天幕”阶段。据悉,国家速滑馆屋面为大跨度马鞍形单层正交索网结构。图为施工人员对幕墙拉索进行检查。

另外,国家速滑馆幕墙拉索上端固定于顶部的钢结构环桁架上,下部固定于主体结构首层顶板外圈悬挑梁端,拉索分直径48毫米、56毫米两种规格,总数量约为120根。

国家速滑馆屋面索今年4月由北京城建集团发标,5月初,河北巨力集团中标并组织生产,现在屋面索全部生产完成,幕墙索还部分在生产中。10月20日由北京城建集团、帕克监理、巨力集团组织的相关人员进行成品索验收,顺利通过检测和验收。10月21日第一车成品高钒封闭索进入国家速滑馆施工现场,工程总承包部国家速滑馆项目组织工程、技术、质量人员进行验货。目前,现场索安装准备工作正在进行中,施工人员已经开始在看台和场地内铺设放索通道、架体,并做好看台板的防护工作,确保“冰丝带”编织“天幕”的工作如期正常进行。据了解,“冰丝带”编织的“天幕”施工在今年底完成。
